Filtre haut-parleur passifs 3 voies 1100/3800 Hz 4/8 ohms

Filtre passif 3 voies ajustable – 1100 Hz / 3800 Hz

Réglage fin des graves et médiums, protection tweeter intégrée

Ce filtre passif 3 voies a été conçu pour les enceintes Hi-Fi compactes nécessitant une séparation précise des fréquences et un réglage acoustique adaptable.

Destiné aux systèmes 3 voies de faible à moyenne puissance, il offre une restitution sonore plus équilibrée grâce à ses deux points de coupure et ses réglages de tonalité intégrés.

Une conception polyvalente et optimisée

Ce filtre combine simplicité d’utilisation et flexibilité de réglage :

Deux fréquences de coupure optimisées : 1100 Hz et 3800 Hz
Pentes de filtrage combinées 6 et 12 dB/octave
Ajustement des graves et des médiums via commutateurs intégrés
Protection automatique du tweeter pour une utilisation sécurisée

Cette architecture permet d’adapter la réponse de l’enceinte selon la configuration et les préférences d’écoute.

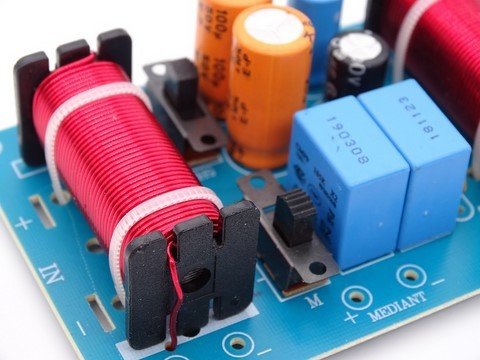

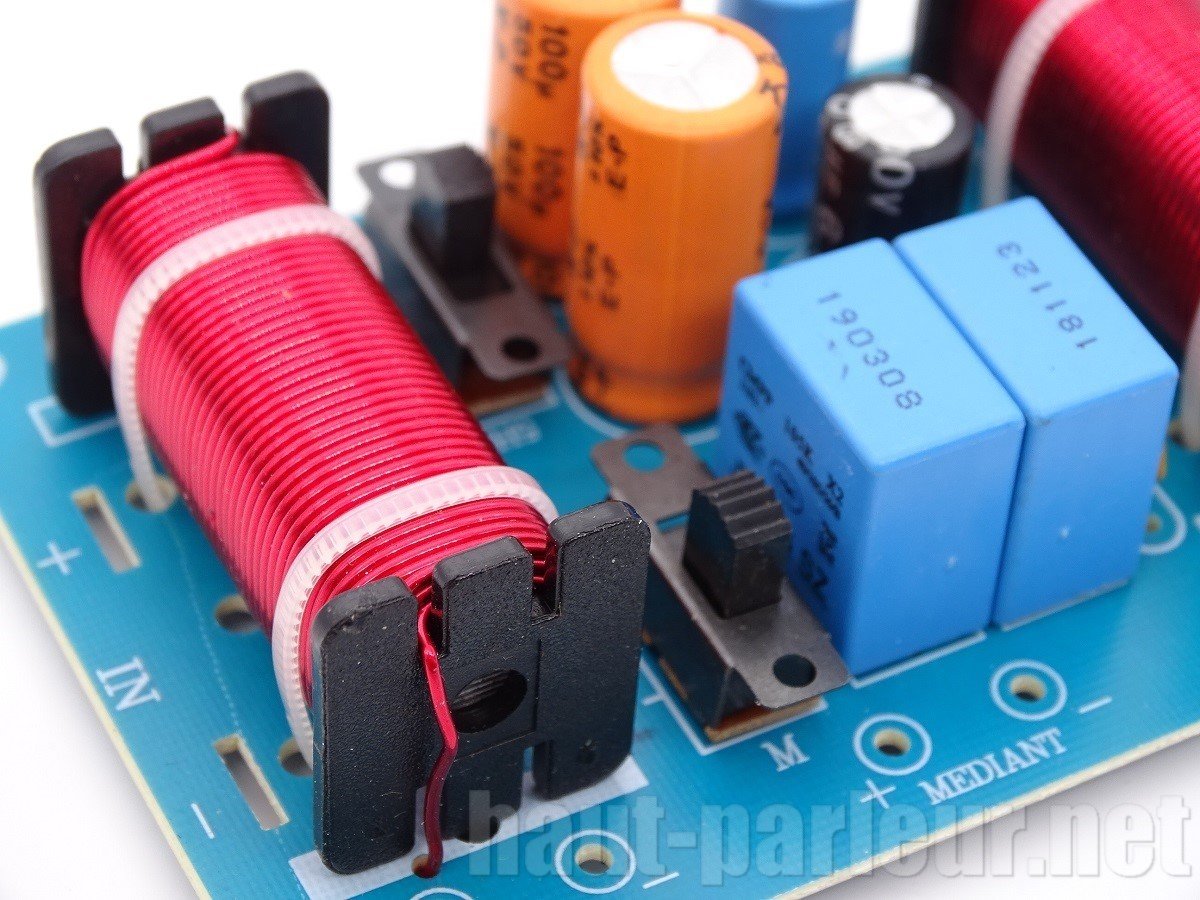

Réglages de tonalité intégrés

Ajustement des médiums

820 Hz (position haute – recommandé)
1100 Hz (position basse)

Ajustement des graves

900 Hz (position haute)
1100 Hz (position basse – recommandé)

Ces réglages permettent d’optimiser la balance sonore en fonction du type de boomer et du rendu souhaité.

Applications recommandées

Ce filtre est idéal pour les enceintes 3 voies équipées :

d’un boomer de 13 à 25 cm
d’un médium dédié
d’un tweeter

Compatible avec des systèmes de 30 à 80 W (150 W max) sous 4 à 8 Ohms.

Caractéristiques techniques

Type : filtre passif 3 voies ajustable
Puissance admissible : 30 à 80 W (150 W max)
Impédance : 4 à 8 Ohms
Fréquences de coupure : 1100 Hz / 3800 Hz
Pentes : 6 / 12 dB/octave
Protection tweeter intégrée
Dimensions : 93 × 63 mm

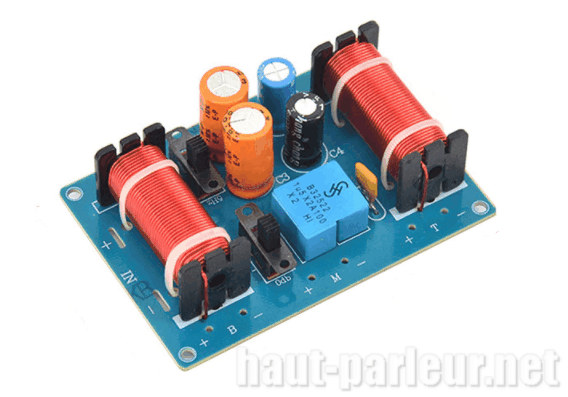

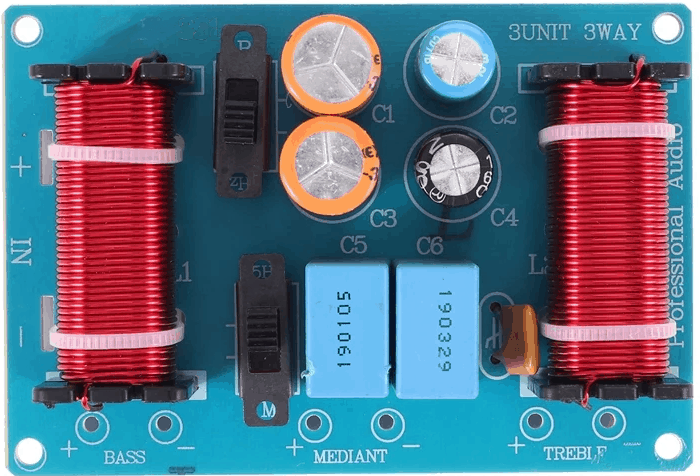

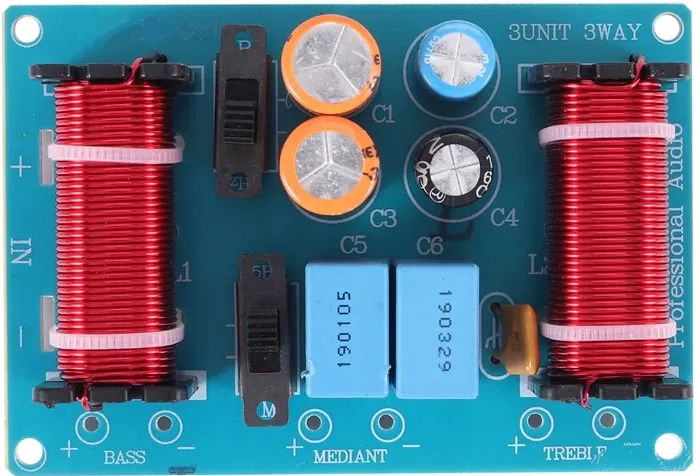

Branchement

IN + / IN - : entrée amplificateur

Sortie grave

B + / B -

Sortie médium

M + / M -

Sortie aigu

T + / T -
